900/1080 koloreko altzairuzko erroiluak osatzeko makina

Errendimendu gorenerako diseinatua, 900/1080 koloreko altzairuzko erroiluen osatzeko makina honek eraginkortasun maila altua ezartzen du. eta zehaztasuna eraikuntzako materialen sektorean. Aurrez margotutako altzairu galbanizatuzko bobinekin lan egiten du, izenez ere ezagunak kolorea altzairua. Prozesu leun eta jarraitu batean, bobina hauek sendo, iraunkor eta bisualki erakargarri bihurtzen ditu panelak eraikitzeko.

Eskala handiko industria-proiektuetarako eta estalki-fabrikatzaile espezializatuetarako diseinatua, sistema honek anitz integratzen ditu funtzioak lerro bakarrean. Desbobinazioa, erroiluen konformazioa, doitasun-ebaketa eta pilaketa automatikoa egiten ditu. Makina 900 mm-ko eta 1080 mm-ko profil-formatuen artean erraz aldatzen da, malgutasun operatibo bikaina eskainiz. Hau aldakortasunari esker, ekoizpen-lerro batek hainbat arkitektura-behar eta merkatu-eskakizun aldakor asetzeko aukera ematen du. Makina erresistentzia handiko marko bat dauka eta PLC kontrol sistema sofistikatu batek gidatzen du. Hau diseinu sendoak kalitate handiko produktuak bermatzen ditu. Gainera, material hondakinak gutxitzen ditu eta sendoa ematen du Inbertsioaren itzulera produktibitatea maximizatuz eta lan-kostuak murriztuz.

Deskribapen xehatua

900/1080 koloreko altzairuzko erroiluen osatzeko makina sistema osoa eta sinkronizatua da. Osagai bakoitza ezinbestekoa da, lanean elkarrekin bobina gordina kalitate handiko panel amaitu batean eraldatzeko.

Oinarrizko osagaiak eta lan-fluxua:

Decoiler eta elikatzeko gida:
Ekoizpena heavy-duty decoiler hasten da. 5 tona arteko altzairuzko bobina handiak modu seguruan maneiatzen ditu. Aukerakoa beso hidraulikoak bobina kargatzea seguru eta eraginkorra ahalbidetzen du. Konformazio faserako, sarrerako gida-mahai bat funtsezkoa da. It xafla lerrokadura ezin hobean kokatzen du, alboko noraezea eta ondorioz materialaren deformazioa saihestuz.

Berdinketa eta Elikadura Unitatea:
Etapa kritiko hau bobinadurak eragindako kurbadura oro kentzen duten arrabol berdintzaile-multzo batek osatzen du akatsak altzairuzko xaflatik. Horrek metala guztiz laua dela bermatzen du eratu aurretik. Hori lortzeko funtsezkoa da zehatza neurriak eta itxura akatsik gabeko azken panelean.
Serbo-gidatutako sistema batek xafla erroiluen formagailura elikatzen du zehaztasun handiz. PLCak ebaketa luzera kontrolatzen du. Hau panel bakoitza behar duzun luzera zehatzean ekoizten dela esan nahi du.

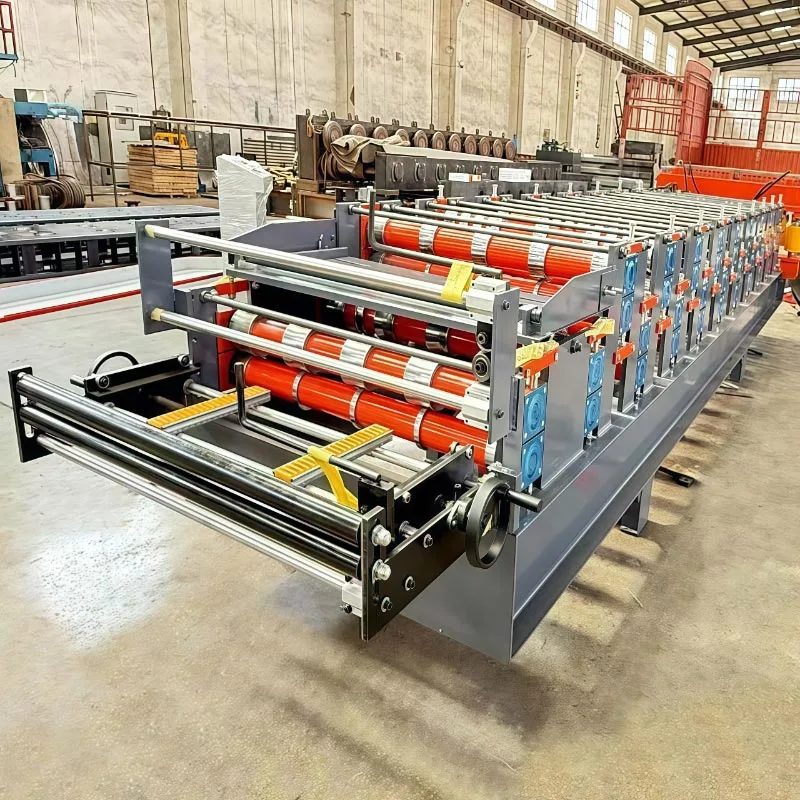

Erroiluen Konformazio Estazioa:
Konformazio-estazio hau makinaren bihotza da. 16 eta 22 zutabe erabiltzen ditu (profil honetarako) altzairu gogortua erroiluak. Erroilu bakoitza kontu handiz diseinatu eta kokatuta dago profil perfektua sortzeko.

Erroilu multzo bakoitzak xafla laua makurtzen du pixkanaka, milimetroz milimetro, azken 900/1080 panelean profila. Zehaztasun handiko engranajeak engranaje-kaxa indartu batean daude eta olio-bainu batean funtzionatzen dute. Horrek leuna, indartsua, eta funtzionamendu isila, eta, aldi berean, bizitza luzea bermatzen du.

PLC Kontrol Sistema eta HMI:
Ekoizpen-lerro osoa Kontrolatzaile Logiko Programagarri batek (PLC) kudeatzen du. Eragileak elkarreragin egiten du sistema Giza-Makina Interfazea (HMI) ukipen-pantaila erabilerrazaren bidez.
Pantaila honetatik, operadoreek nahi duten panelaren luzera, produkzio-kopurua, ebaketa-abiadura eta beste ezar ditzakete parametroak. Sistemak automatikoki kalkulatzen ditu funtzionamendu-sekuentzia optimoak eta lan ezberdinetarako errezetak gordetzen ditu.

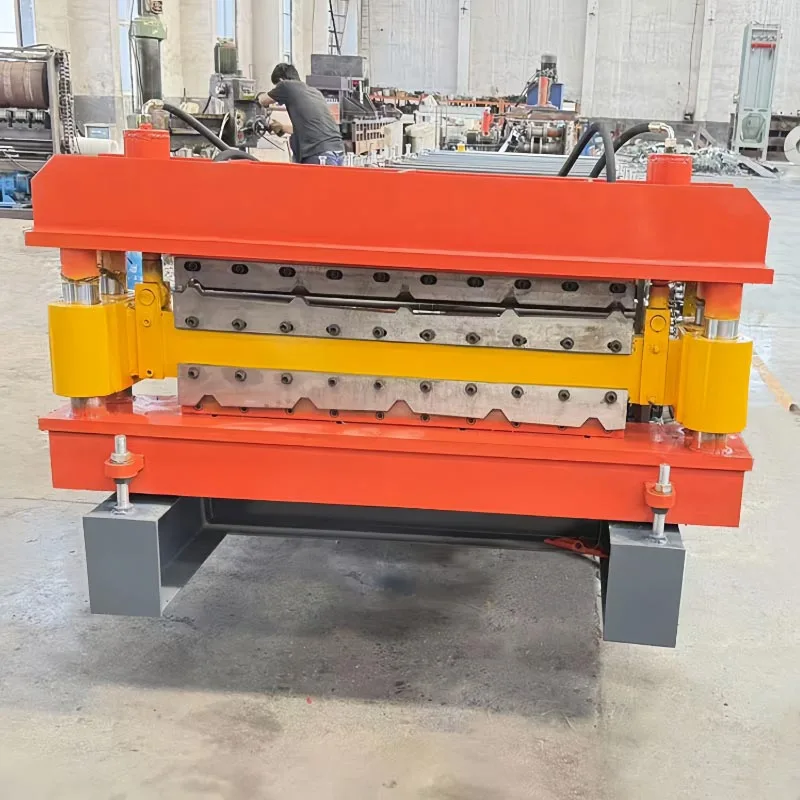

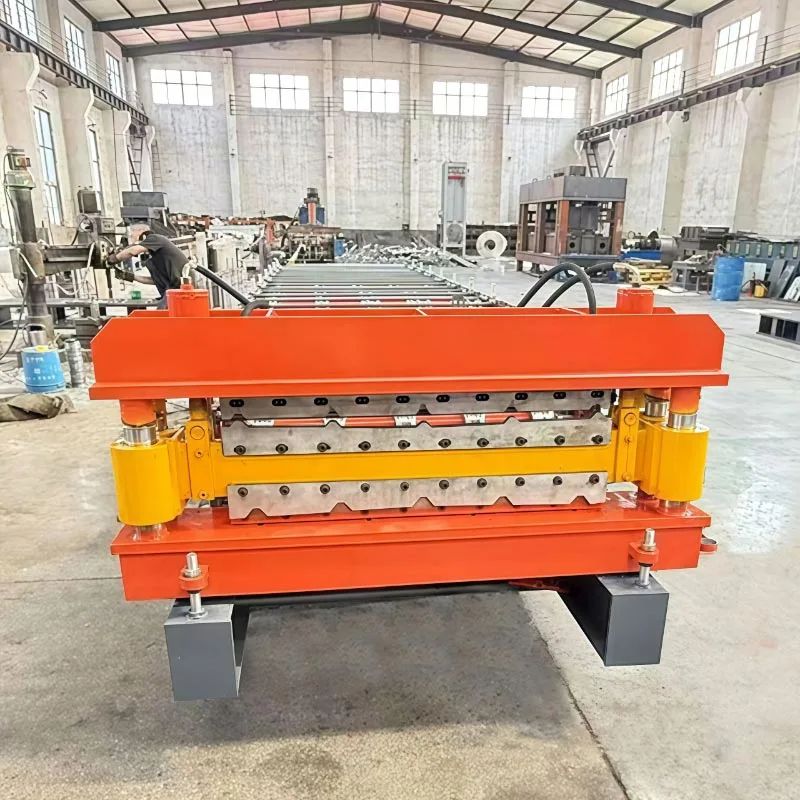

Zehaztasun Ebaketa Sistema:
Xafla guztiz osatu ondoren, ebaketa-unitatera joaten da. Abiadura handiko hegalari birakaria mozteko sistema da enplegatuak. Ebakigailu hegalaria sinkronizatu, moztu eta berrezarri egiten da lerroa gelditu gabe. Panelarekin mugitzen da, garbitasuna bermatzen du eta errebarik gabeko mozketa, eta berehala hasten da hurrengo ziklorako. produkzio-etenaldiak eta drastikoki ezabatzen ditu irteera handitzen du.

Irteera garraiatzailea eta pilatzaile automatikoa:
Azken fasean, arrabol motordunek amaitutako panelak garraiatzen dituzte. Gero pilatzeko sistema automatiko batek antolatzen du irteera, panelak zenbatzea eta kentzeko ezin hobeto antolatutako sortak sortzea.
Prozesu automatizatu honek eskuzko manipulazioa ezabatzen du eta gainazaleko marradurak saihesten ditu. Ondoren, fardelak prestatzen ditu uhalak eta bidalketa, lan-kostuak nabarmen murrizten dituena.

900/1080 profila:

900/1080 koloreko altzairuzko erroiluak osatzeko makina honek errendimendu handiko panelak ekoizten ditu. "900" eta "1080" urtean bere izenak panelaren estaldura-zabalerari egiten dio erreferentzia milimetrotan. Eratutako profila hainbat giltzarekin diseinatuta dago abantailak:

Ezkutuko finkapena: finkagailuak zuhurki ezkutatzen dira gainjarritako panelen azpian, eta ondorioz, profil leun eta modernoa da. eta eguraldiaren erresistentzia hobetu.

Saihets altuak: panelek saihets sakon eta zurrunak dituzte, elurrari karga-gaitasun aparta ematen diotenak. haizea eta oinezko trafikoa.

Drainatze kanalak: kanal integratuak ur-isuriak kudeatzeko eta isurketak saihesteko diseinatuta daude.

Alboko itzuli sendoa: elkarri loturiko alboko itzulinguruek panelen arteko zigilu sendo eta estua sortzen dute.

Parametro Teknikoak

Abantailak eta abantaila nagusiak

Paregabeko malgutasuna eta aldakortasuna: makina honen abantaila nagusia zabalera bikoitzeko gaitasuna da. Ekoizten du bi panel industrial ezagunen zabalera —900 mm eta 1080 mm— plataforma bakarrean eta polifazetikoan. Sistema honek fabrikatzaileei aukera ematen die denbora errealean erantzun pertsonalizatutako eskaerei. Produkzio-lerro dedikatuen beharra kentzen du, kostuak murrizten ditu eta fabrikako espazioa optimizatzen du.

Ekoizpenaren eraginkortasun handia: abiadura eta eraginkortasunerako diseinatuta, sistema honek etenik gabeko ekoizpena ahalbidetzen du minutuko 45 metrora. Azkar betetzen ditu panelen eskaera handiak, epeak betetzen dituzula eta oro har bultzatzen duzula bermatuz produktibitatea.

Aparteko zehaztasuna eta kalitatea:

Profilaren koherentzia: zehaztasuna panel guztietan sartzen da. Gure etapa anitzeko konformazio-prozesua, bere doitasun handikoa arrabolak, zehaztapen geometriko zehatzak koherentzia absolutuarekin emateko diseinatuta dago.

Ebaketa zehaztasuna: gure serbo ebaketa zehatzak instalazioa errazten du eta dirua aurrezten dizu. Panelak bat egiten dute ezin hobeto, eta horrek tokiko lan-eskakizunak murrizten ditu eta material hondakinak gutxitzen ditu.

Eraikuntza sendoa eta iraunkorra: 900/1080 koloreko altzairuzko erroiluen osatzeko makina hau bizitza operatibo luzerako eraikita dago. baldintza zorrotzetan. Heavy-Duty Markoa: soldatutako eta estresa arintzen den markoak malgutzea eta bibrazioak saihesten ditu, epe luzerako zehaztasuna mantentzeko funtsezkoa dena.

Kalitate handiko arrabolak eta ardatzak: irauteko eraikia. Gure arrabolak eta ardatz solidoak GCr15 errodamenduz fabrikatzen dira altzairua. Goi-mailako material honek higadura-erresistentzia paregabea eta pisu handiko behar den indarra eskaintzen du 0,8 mm-ko lodiera duten materialak.

Automatizazio aurreratua eta Erabilera Erraztasuna: PLC kontrol sistemak eragiketa konplexuak errazten ditu.

Erabiltzaileentzako interfazea: datuen sarrera errazarekin eta funtzionamendu guztiz automatizatuarekin, sistemak giza akatsak ezabatzen ditu. akatsik gabeko ekoizpena.

Matxuraren diagnostikoa: mantentze-lanak errazteko, sistemak autodiagnostiko funtzioak ditu. Ematen du Balizko arazoei buruzko alertak ulertzeko errazak, konponbide azkarra eta geldialdi-denbora murriztuz.

Errezetaren memoria: Gorde panelen luzera eta kantitate desberdinetarako lanaren ezarpenak ekoizpenaren artean aldatzeko korrika.

Onura ekonomikoak:

Lan-kostuak murriztea: linea guztiz automatizatuta dago elikaduratik pilaketara. 1-2 bakarrik funtzionatzeko diseinatuta dago langileak.

Material-hondakin minimoa: material-hondakinaren jaitsiera izugarria ikusiko duzu. Kostuak aurrezteko onura hau da makinaren ebaketa zehaztasun handia eta konformazio prozesu egonkorra.

Mantentze baxua: fidagarritasunerako eraikia, makinak oso gutxi behar duen olio-bainuko engranaje-kutxa itxia du. mantentzea. Bere eraikuntza sendoak konponketa beharrak eta kostuak gutxitzen ditu.

Diseinua, Fabrikazioa eta Laguntza

Ingeniaritza eta Diseinuaren Filosofia:

Makina hau CAD/CAM eta FEA aurreratuekin diseinatuta dago. Horrek kargapean deformatuko ez den marko malkartsua bermatzen du. Tresneria panela leunki eratzen du pixkanakako prozesu batean. Horrek materialaren tentsioa murrizten du, bai pintura babestuz eta altzairuaren indarra.

Fabrikazioa eta Kalitate Kontrola:

Doitasun mekanizatua: funtsezko osagaiak CNC makinetan fabrikatzen dira. Horrek koherentzia zorrotza bermatzen du bakoitzarentzat arrabol eta lerrokadura ezin hobea ardatz eta errodamendu guztientzat.

Gogortzea eta gainazalaren tratamendua: gure konformazio-arrabolak bero-tratatuak eta kromatuak dira iraunkortasun handiena lortzeko. Hau marruskadura minimizatzen duen eta materialaren estaldura marraztea eragozten duen gainazal gogor eta leuna lortzen du.

Instalazioa, Prestakuntza eta Salmenta Osteko Zerbitzua: hornitzaile arduratsu batek laguntza pakete integrala eskaintzen du.

Instalazioa eta martxan jartzea: gure ingeniariek instalazioa eta abiaraztea tokian bertan ikus ditzakete. Zerbitzu hau zure makina behar bezala konfiguratuta dagoela eta egoera ezin hobean hasten dela bermatzen du.

Prestakuntza integrala: zure langileek eragiketa- eta mantentze-prestakuntza osoa jasoko dute. Honek prestatzen du makina segurtasunez eta eraginkortasunez exekutatzeko.

Ordezko piezen laguntza globala: zure eragiketa gure benetako piezen hornidura bermatua eta teknika adituak babesten du euskarria. Mantendu zure eragiketak martxan gure laguntza sare globalarekin. Laguntza azkarra eta aditua eskaintzen diogu minimiza ezazu geldialdi-denbora eta mantendu ordutegian.

Bermea: berme estandarra eskaintzen da, fabrikazio akatsak estaltzen dituena eta lasaitasuna eskaintzen duena.

Zergatik aukeratu gu?

900/1080 koloreko altzairuzko erroiluak osatzeko makina produkzio soluzio osoa da. Ukigarria emateko diseinatuta dago emaitzak: errentagarritasun handiagoa, kalitate handiagoa eta hazkunde bizkortua. Hau ez da makina bat bakarrik, estrategiko bat baizik zure negoziorako aktiboa. Zure ahalmena areagotzen du eta zure merkatuak eskatzen dituen kalitate handiko panelak bermatzen ditu.

15 urte baino gehiagoz, Parfu International Trading Co., Ltd. errendimendu handiko erroiluen konformazioan mundu mailako liderra izan da. makineria. Teilatu- eta horma-panel nagusi guztiak ekoizteko ekipamendu sendoak eta zehatzak diseinatzen eta eraikitzen ditugu. Mundu osoko gure bezeroei ahalduntzea —material hornitzaileetatik hasi eta eskala handiko eraikitzaileetara— da gure oinarrian. Iraunkortasuna sustatzen dugu lankidetzak zerbitzu multzo oso baten bidez, pertsonalizatutako ingeniaritza barne, tokiko instalazioa, sakona prestakuntza, eta saldu osteko arreta etengabea.
