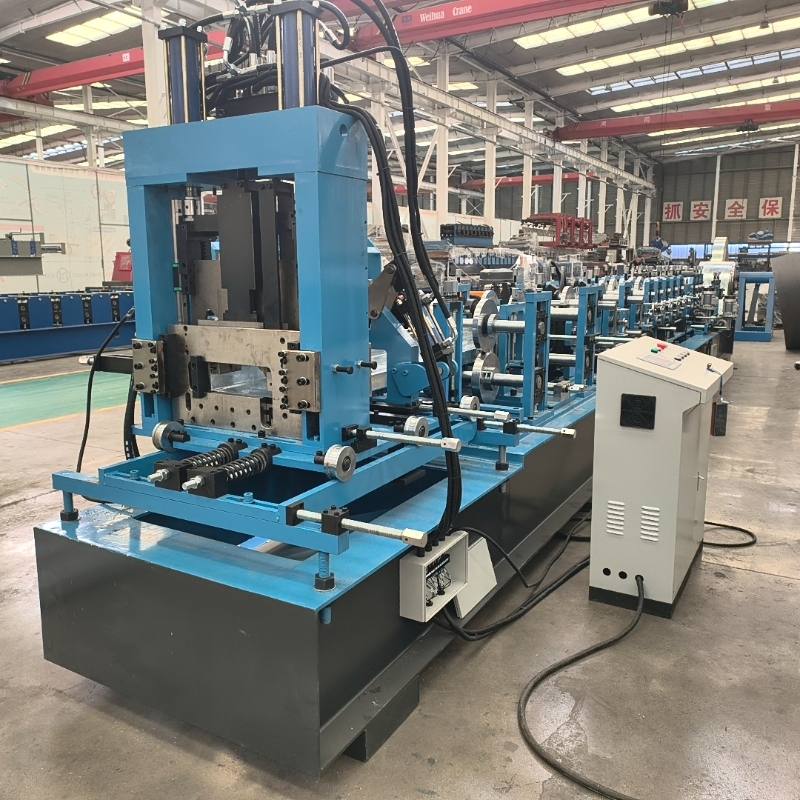

CZ Purlin Makina

Produktuaren deskribapena

Bolumen handiko altzairuaren ekoizpena denean,Parfumarka go-to daCZ Erroiluak Formatzeko MakinaMoldeen Aldaketa Elektrikoarekin, abiaduraren eta egituraren osotasunaren nahasketarik gabekoa eskainiz. Eraikuntza modernoaren panoraman, denbora da azken txanpona. C eta Z purlin ekoizpenerako eskuzko doikuntza tradizionalak jada ez dira bideragarriak negozio lehiakorrentzat. Hemen da gure aurrerapenaCZ Erroiluak Formatzeko MakinaMoldeen Aldaketa Elektrikoarekin urratsak emanez, konfigurazio-denbora orduak doitasun automatizatuko segundo soiletan bihurtuz.

Produktuaren zehaztapenak:

Aplika daitezkeen materialak: Q235 Beroan ijetzitako zerrenda altzairua edo beroan ijetzitako banda altzairu galvanizatua (1,5-3,0 mm)

Errendimendu-parametroak

Arrabolaren materiala:

1. Arrabol nagusiak: GCr15 errodamendu altzairua

Alboko Arrabolen laguntzaileak: Cr12 altzairua

Prozesatzeko teknologia:Forja tenplaketa + Torneaketa zakarra + Tentze tratamendua (HRC58-60) + CNC akabera torneaketa, ondoren leuntzea eta kromatu gogorra

2.Ardatz nagusia:

Materiala:Motor Drive Ardatza: 40Cr altzairua; Beste roller ardatzak: 45 # altzairua

Prozesatzeko teknologia:Tenplaketa eta Tenplaketa tratamendua (HB210-230) + Torneaketa zakarra + Artezketa zilindrikoa + Gainazaleko leunketa eta kromatu gogorra

Makina Nagusia Osatzeko

Elikadura: Gida Ardatz + Gida Gurpil

Berdinketa:Goiko 3 arrabol + 4 beheko arrabol + bi etapako elikadura

Materiala:45 # Altzairua

Prozesatzeko teknologia:Torneaketa zakarra + Maiztasun handiko tratamendu termikoa (HRC50-55) + akabera zilindrikoa artezketa + gainazala leuntzea eta kromatu gogorra

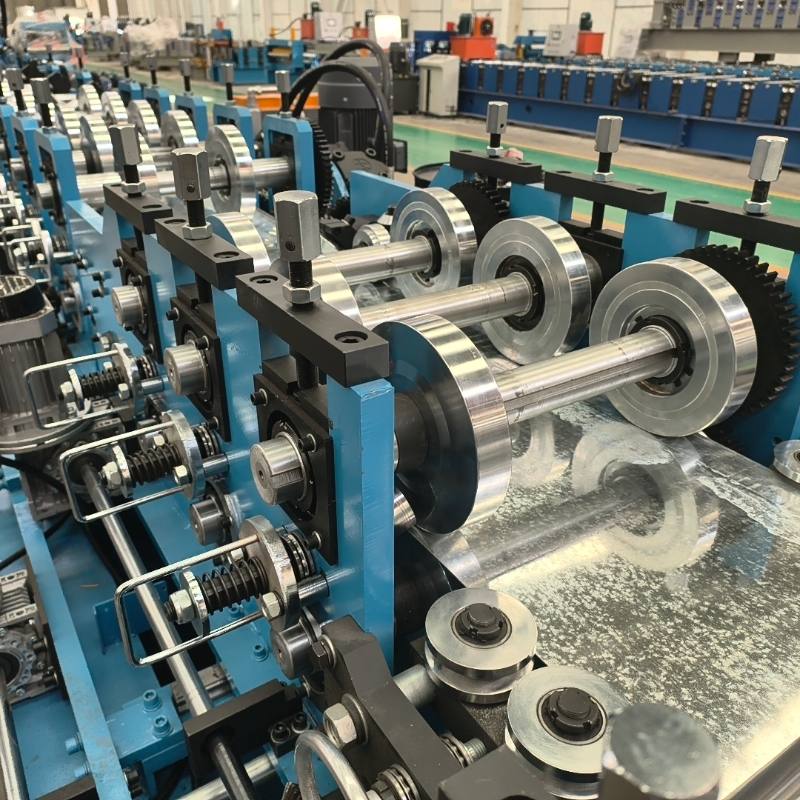

Formazio nagusia:18 konformazio estazio

CZ modulu trukagarrien 13 multzoz hornitua. Aldaketa 180 gradu biratuz osa daiteke, eta zehaztapenaren tamaina botoi elektrikoen bidez doitu daiteke.

Saihets sakatzea:Linean Saihets Zuzena

Zuzentzea:10 arraboleko CZ-ren espezifikoa bi ardatzeko zuzenketa + 4 arraboleko bi ardatzeko zuzenketa, bi zuzenketa-unitate guztira

Elikadura:Transmisioz hornitua, goiko eta beheko ardatzeko engranajeek bultzatuta

Punzonaketa:Konformatu ondoren zulo bakarreko eta zulo bikoitzeko zulaketa

Aukeran zulo biribilak (Φ14mm, Φ16mm) eta zulo obalatuak (28×16mm, 28×14mm)

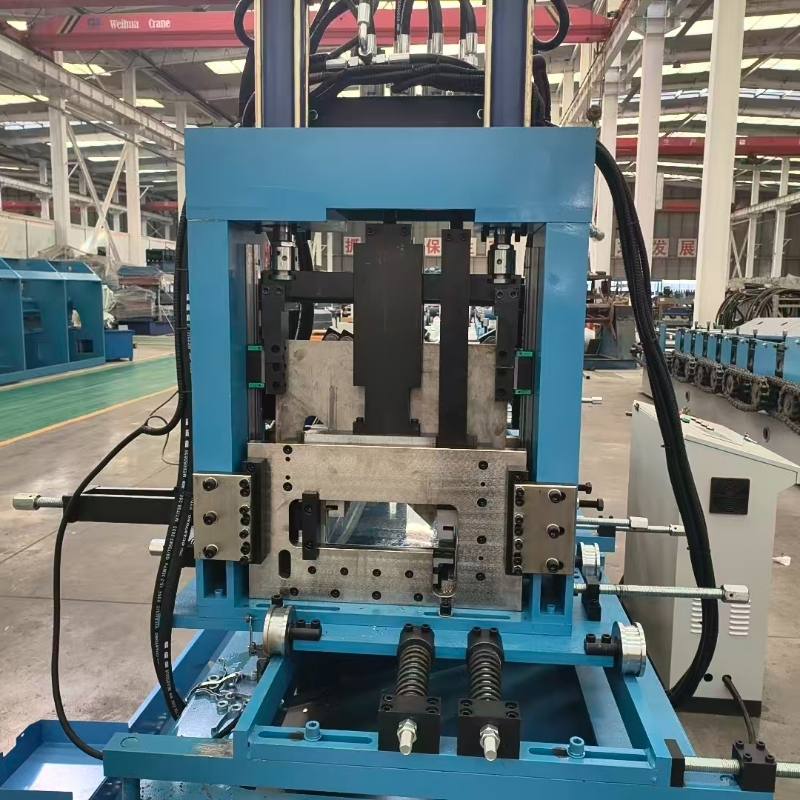

Mozketa:Eratu ondoren mozteko sistema urratsik gabe, zizaila egiteko ez da tresna aldaketarik behar, eskuzko molde aldaketa

Ebakitzeko materiala:Cr12 altzairua

Kontrol Sistema

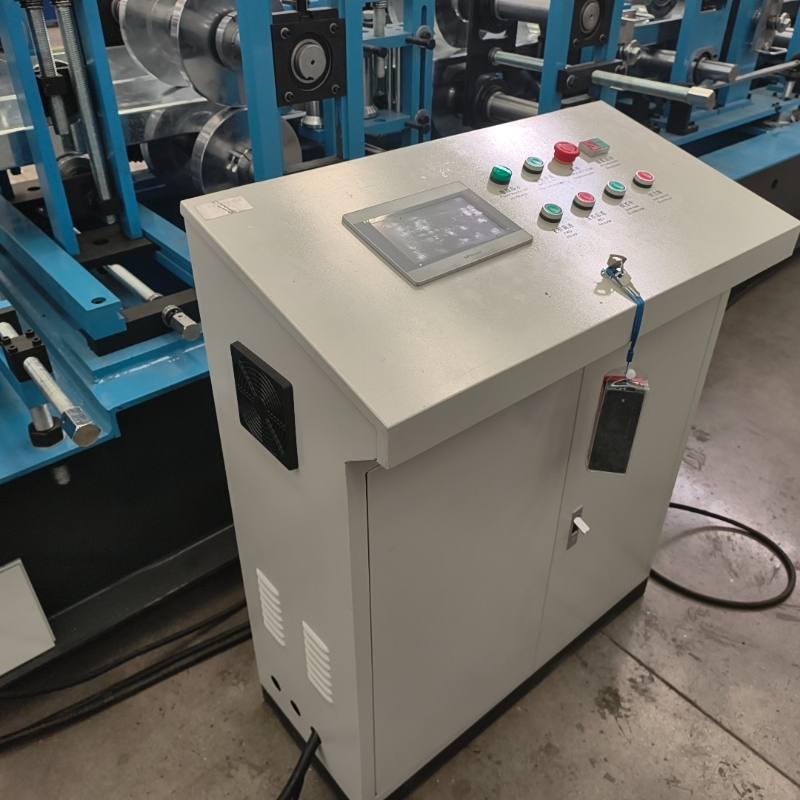

Kontrol-armairu nagusia:1 unitate (Abiazio entxufea)
Moldea aldatzeko metodoa:Molde-aldaketa elektrikoa (hiru molde-aldaketa-motor: 0.75KW × 3)
Molde-aldaketak banatzeko kutxa:1 unitate (markoaren erdian instalatuta)
Kanpoko kontrolatzailea:Unitate 1 (ekoizpenean eta martxan jartzean aurrera eta atzera mugimenduaren kontrola errazten du)

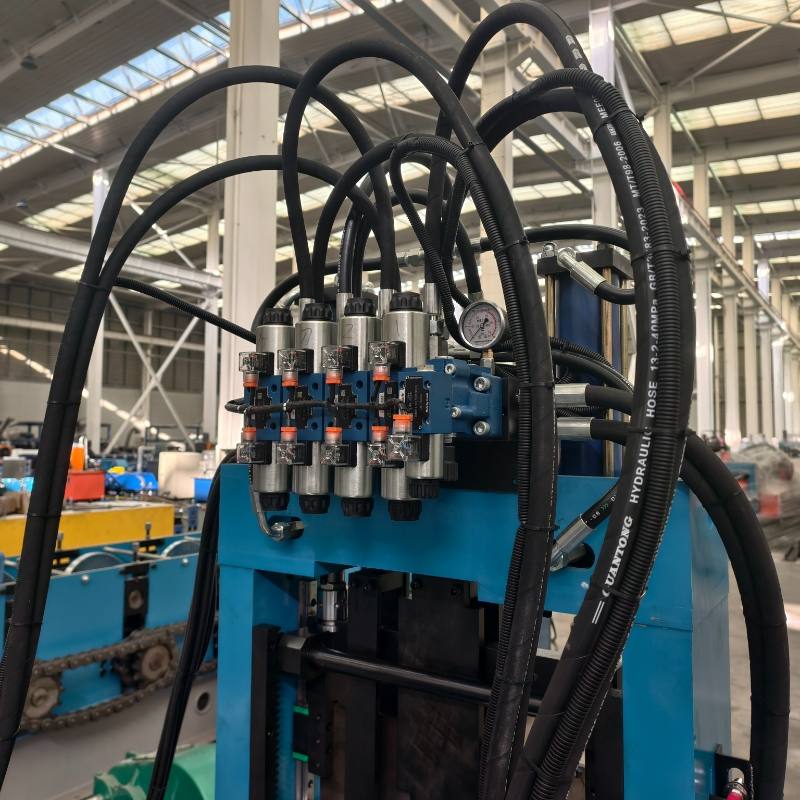

Sistema Hidraulikoa

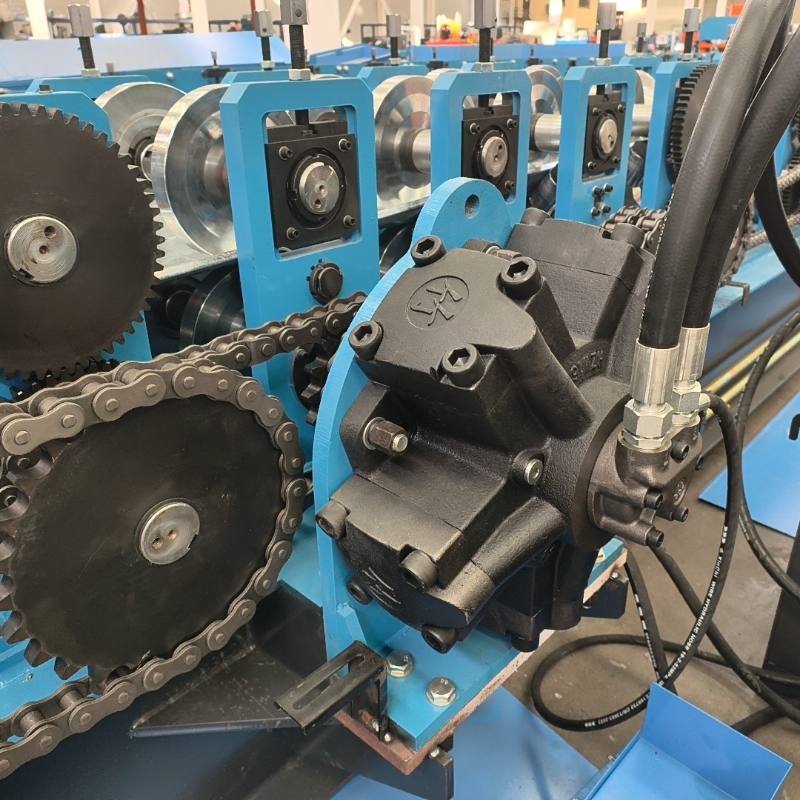

Motor hidraulikoa:Kanpoko bost izarreko pistoi biela mota (Ningbo Hanzhu)
Estazio Hidraulikoa:
Estazio Hidraulikoaren Potentzia:22KW
Olio deposituaren edukiera:500L IV. Uncoilerl karga-gaitasuna: 5T
Estutzeko metodoa:Eskuz biradera, lau lotura-zentroa kanporantz estutzea
Balazta:Ardatz bikoitza estutzea

Material Euskarrirako Mahaia

• Material euskarriaren luzera:3m, 2 unitate
• Laguntza metodoa:Kanal-altzairuz eta angelu-altzairuz soldatutako markoa, gainazalean arrabolekin instalatuta

Zergatik aukeratu Parfu Molde Elektrikoa Aldatzeko Sistema?

Parfu sistemaren abantaila nagusia integrazio adimentsuan datza. Arrabolen eskuz desmuntatzea eskatzen duten makina tradizionalek ez bezala, gure CZ Roll Moldeatze-makinak Molde-aldaketa elektrikoarekin PLC kontrolatutako motor-sistema erabiltzen du konformazio-erremintak biratzeko eta doitzeko.

Aldaketa azkarra: C eta Z profilen edo tamaina ezberdinen arteko trantsizioa (100 mm-tik 300 mm-ra) giltza bakar bat altxatu gabe.
Zehaztasun paregabea: Drive elektrikoak doikuntza bakoitza milimetrora kalibratzen dela bermatzen du, material-hondakinak murriztuz.
Operadorearen Segurtasuna: Molde-aldaketa automatizatuta, eskuzko altxatze astunekin lotutako laneko lesioen arriskua gutxitzen duzu.

Industriaren ikuspegia: GureCZ Purlin Roll Konformatzeko Makinas trakzio erresistentzia handiko altzairu galbanizatuak kudeatzeko diseinatuta daude, zure irteerak nazioarteko eraikuntza estandarrak betetzen dituela ziurtatuz.
