38-50 mm-ko argi-neurgailu altzairuzko stud erroiluak osatzeko makina

38-50 mm-ko altzairuzko altzairuzko marrazteko makina zehatz honek "Hezur Nagusia" du ardatz. Eraikuntzan, hau "C-Stud" edo "Channel Stud" bezala ere ezagutzen da. Neurgailu arineko kide bertikal edo horizontal nagusia da altzairuzko markoa. "38-50" izendapenak zutabearen amarauneko sakonerari egiten dio erreferentzia. Horrek esan nahi du amarauneko altuera duten zutoinak sortzen dituela 38 milimetrotik 50 milimetro artekoa. Sarea C itxurako zutabearen erdiko zati laua da.

Altzairu Arinaren Egitura (LSS) eraikuntza modernoaren muinean, altzairu arinaren egitura-makina hau 38-50 nagusien bidez. Bone Equipment-ek akatsik gabeko osagai berdinen fabrikazioa automatizatzen du, kalitatea bermatuz eta proiektua bizkortuz entrega.

38-50 Hezur Nagusien Ekipamenduaren bidez altzairuzko marrazteko makina arina hau erroiluen osatzeko sistema bat da. Makina da Lanpostu anitzen tandem lerro luze gisa konfiguratuta. Konfigurazio honek etengabeko, etengabeko eta oso egokia ahalbidetzen du lan-fluxu automatizatua hasieratik amaierara.

Oinarrizko osagaiak

Uncoiler / Descoiler: Produkzio prozesu osoa desbobinatzeko geltokian oinarritzen da akatsik gabeko hasierarako. Diseinatua fidagarritasun handiena lortzeko, bobina astuna ziurtatzen du, materiala leunki elikatzen du eta tentsio-kontrol zehatza erabiltzen du. akatsak saihesteko. Honek material-fluxu koherentea eta etenik gabekoa bermatzen du, lerro optimorako eszenatokia ezarriz errendimendua.

Elikaduraren gida: atal honek altzairuzko banda laua gidatzen du. Primeran lerrokatzen du lehen konformazioan sartzeko geltokia. Hemen zehaztasuna funtsezkoa da azken produktu zuzen eta zehatz baterako.

Erroiluen konformazio estazioak: konformazio prozesua pixkanaka da. Geltoki kopuru altu batek (18-22) bihurgune bakoitza txiki egiten du eta kontrolatua. Emaitza C-profil leuna, zehatza eta kalitate handikoa da.

Estazio kopuruak (normalean 18-22) azken profilaren leuntasuna eta zehaztasuna agintzen du.

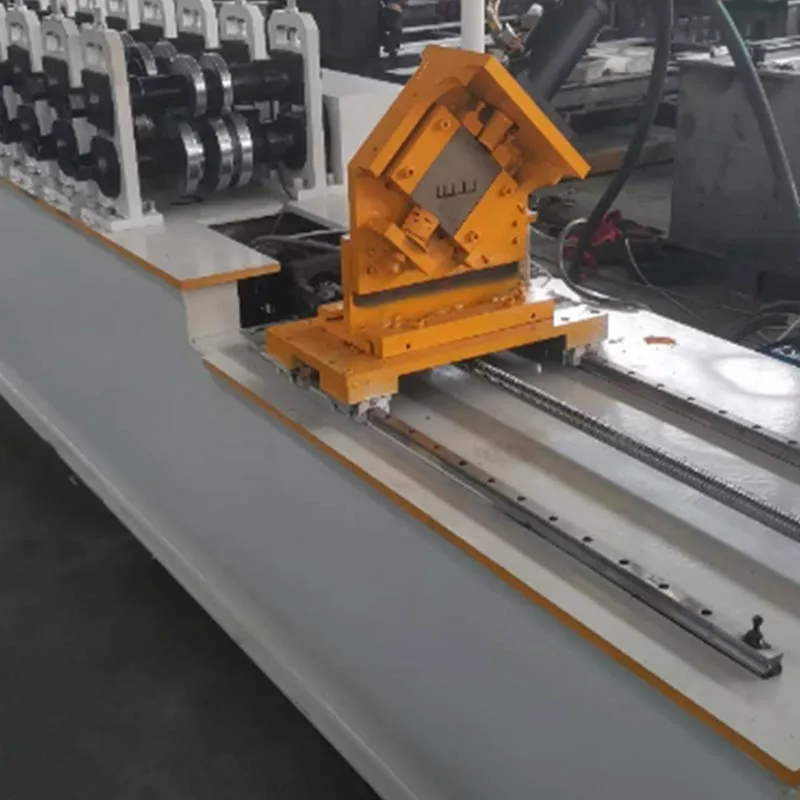

Puntzonatze-unitatea: azpisistema kritikoa da. Normalean hasierako eraketaren ondoren kokatzen da etapak. Puntogailu hidraulikoek edo serbomotorrek zuloak sortzen dituzte zuloaren sarean. Zulo hauek elektrikoetarako dira kableatuak, iturgintza-hodiak eta zerbitzu mekanikoak. Pistak edo beste zutabe batzuk konektatzeko koskak ere sor ditzakete. Unitate hau guztiz programagarria da.

Ebaketa-sistema: zutaina guztiz osatu ondoren, behar den luzera mozten da. Bi mota nagusi erabiltzen dira:

Flying Cut-Off: metodo eraginkorrena denez, zehatz-mehatz sinkronizatzen da mugitzen den zerrendarekin ebaki garbiak emateko. ekoizpen-abiadura osoan, geldialdi-denbora ezabatuz eta etengabeko eta abiadura handiko funtzionamendua ahalbidetuz.

Geldiko mozketa: gelditzeko eta ebakitzeko metodoa erabiliz kostuen araberako aukera. Motelagoa baina oso fidagarria da, a konponbide pragmatikoa betebehar estandarreko makinetarako edo abiadura baxuagoko ekoizpen inguruneetarako.

Kontrol Sistema (PLC & HMI): Makina osoa Kontrolatzaile Logiko Programagarri batek (PLC) kudeatzen du. Eragilea Giza-Makina Interfazearen (HMI) bidez elkarreragiten du sistemarekin, normalean ukipen-pantaila baten bidez. Hemen, operadoreak sarrerak parametro guztiak. Honek zuloen luzera, kantitatea eta zuloen posizioa eta mota barne hartzen ditu. Sistema adimentsua da eta erabilerraza.

Irteera-taula / Amaiera-taula: Ekoizpen-lerroa hemen amaitzen da. Amaitutako C-Studs iristen dira, txukun pilatuta daude eta gero eraikuntza gunera garraiatu.

Zeintzuk dira produktu honen ezaugarriak?

38-50 mm-ko argi zabaleko altzairuzko zirrikitu erroiluak osatzeko makina hau erabiltzeak abantaila eraldatzaileak eskaintzen ditu metodo tradizionalak.

Ekoizpen Eraginkortasun Izugarri Altua: Abiadura handian funtzionatzen du, orduro ehunka metro zutoin ekoizten ditu. Irteera honek edozein eskuzko metodo gainditzen du. Edozein proiekturako material hornidura azkarra eta etengabea bermatzen du denbora-lerroa.

Goi-mailako zehaztasuna eta koherentzia: ekoiztutako stud bakoitza berdina da. Dimentsio-perdoiak oso handiak dira estu. Horrek giza akatsak eta aldakuntzak ezabatzen ditu. Muntaketa azkarrago, errazagoa eta zehatzagoa lortzen du tokian bertan. Ez dago desegokitasunik edo alferrik galdutako materialik.

Materialen aurrezpen garrantzitsua: gure fabrikazio-teknologia aurreratuak materialaren kostu-eraginkortasun handia eskaintzen du. It xahutzea modu holistikoan du helburu, mozketa eta zulaketa-hondarrak gutxituz, akatsak saihestuz. Hau integratua metodoak baliabideen esleipen optimoa bermatzen du, zure materialak bere potentzial osoa lortzen duela bermatuz.

Malgutasun eta pertsonalizazio nabarmena: altzairuzko marko arin hau 38-50 hezur-ekipamendu nagusiaren bidez malgutasuna eta pertsonalizazio osoa konbinatzen ditu. Erraz aldatzen da profil batetik bestera eta honekin programatu daiteke puntzonatzeko eredu espezifikoak, diseinu arkitektoniko bereziak egiteko ezin hobea da.

Lan-kostuak eta trebetasunen mendekotasuna murriztea: automatizazioak kostuak aurrezten baino gehiago ematen du; estrategiko bat eraikitzen du abantaila. Talde handi eta espezializatu baten menpekotasuna murrizten du. Horrek zure operazioa babesten du lan-merkatu lurrunkor batetik eta aurreikusgarritasuna blokeatzen du.

Egitura-indar hobetua: hotzeko konformazio-prozesuak altzairua sendotzen du lan-gogortzearen bidez, eta horrela bere ugalkortasun-indarra areagotuz bihurgune-puntu kritikoetan. Emaitza argia da: indar handiagoa eta hobetua iraunkortasuna ohiko ebaketa eta soldadura baino gehiago.

BIM eta CAD softwarearekin integratzea: makina modernoek diseinu-fitxategiak zuzenean inporta ditzakete. Datuak har ditzakete Eraikinen Informazioaren Modelaketa (BIM) edo Ordenagailuz Lagundutako Diseinua (CAD) softwarea. Honek josturarik gabeko bat sortzen du digital-fisikoko lan-fluxua. Akatsak gehiago murrizten ditu eta denbora aurrezten du.

Aplikazioa

38-50 mm-ko argi-neurgailu altzairuzko Stud Roll osatzeko makina hau polifazetikoa da. Askotariko eskaintzak balio du eraikuntza sektoreak.

Etxebizitza Eraikuntza: Sistema hau irtenbide ezin hobea da etxeak, etxebizitzak eta altuera baxuak eraikitzeko apartamentu konplexuak. Egitura-eskeleto osoaren ekoizpen eraginkorra ahalbidetzen du, hormak, zoruak, eta teilatu-trukak.

Eraikin komertzialak: bulegoetarako, txikizkako dendak, hotelak eta eskoletarako erabiltzen da. Taskoen web gune irekia da hormetan eta sabaietan elektrizitate eta iturgintza zerbitzu zabalak ezkutatzeko aproposa.

Eraikin industrialak: biltegietarako, lantegietarako eta zentro logistikoetarako egokia da. Egitura hauek askotan erabiltzen dituzte zabalgune handiak eta marko sendo eta iraunkorrak behar dituzte.

Barruko partizio-hormak: merkataritza- eta bulego-barrualdeetarako, karga ez duten partizio-hormak behar dira. unibertsala. Gure sistemek eskaera hori zuzenean erantzuten dute, beharrezkoa den metal guztia azkar eta zehatza ekoiztea ahalbidetuz zutabeak eta pistak, egokitzeko denbora-lerroa nabarmen arinduz eta lan-kostuak murriztuz.

Eraikuntza modularra eta berritzea: zehaztasun hori horma osoa fabrikatzeko aukera ematen du panelak fabrika-ingurunean, eta gero eraikuntza-gunera garraiatzen dira, azken bizkor eta bateratu gabe egiteko muntaia.

Produkzio-prozesuaren lan-fluxua

Eragiketa prozesu sekuentzial eta erraztua da.

1. urratsa: materiala kargatzea. Orga edo garabi batek altzairu galbanizatuzko bobina bat jartzen du debobinagailuan. Doakoa bobinaren amaiera elikadura-gidara sartzen da.

2. urratsa: Parametroen ezarpena. HMI intuitiboarekin, sistema exekutatzeko erraza da. Ezarri eta ahaztu eragiketa da. Definitu parametroak. Makinak gainontzekoa kudeatzen du, zehaztasuna ezin hobeto emanez.

3. urratsa: Erroiluaren konformazioa. Makina martxan dago. Altzairu-zerrenda erroiluen konformazio-estazioetan zehar ibiltzen da. Bakoitzean geltokia, pixkanaka-pixkanaka makurtzen da zerrenda lau batetik bere azken C formako profilera.

4. urratsa: zulaketa eta koska. Profila kokatuta dago. Puntzonatzeko unitatea aktibatzen da. Zulo guztiak ematen ditu eta koska zehaztasunez. Eskuzko akatsak ezabatzen dira. Osagaien bateragarritasuna bermatuta dago.

5. urratsa: Luzera moztea. Zuloa aurrera doa. Ebakitzailea bere abiadurarekin bat dator. Mozketa garbia egiten da. Ebakitzailea berehala berrezarri. Ekoizpen lerroa ez da inoiz pausatzen. Eraginkortasuna maximizatzen da.

6. urratsa: Irteera eta pilaketa. Amaitutako C-Studs lerrotik irteten dira. Irteera taulara mugitzen dira. Gero pilatzen dira edo bildu. Azken urratsa paketea eta bidalketa da.

Ohiko Parametro Teknikoak
