Triangelu-argia altzairuzko marrazteko makina

Triangelu Arin Altzairuzko Marko Makinak altzairu galbanizatuko bobina lauak erresistentzia handiko eta zehatzetan bihurtzen ditu profil triangeluarrak. Prozesu hau azkarra, eraginkorra eta oso automatizatua da. Irteerako produktua kritikoa da osagaia eraikuntza modernoan. Bereziki ezinbestekoa da sabai esekietako sistemetarako eta horma-lehorezko partiketarako.

Makina hau eraikuntza moderno eta arinaren oinarria da. Ordezkatzen du egurra bezalako material tradizionalak. Koherentzia, indarra eta iraunkortasun handiagoa eskaintzen du.

Deskribapen xehatua

Bere oinarrian, Triangular Light Steel Framing Machine erroiluen konformazio sistema bat da. Hainbat gakoz osatuta dago sekuentzian lan egiten duten geltokiak. Altzairuzko bobina bat sartzen da makinan. Pixkanaka-pixkanaka powered arrabolen serie bat metala moldatu. Arrabolek altzairua makurtzen dute urratsez urrats, profil triangeluar itxi eta perfektua osatu arte.

Berorik eta soldadurarik behar ez duen hotzeko konformazio-prozesu bat erabiliz, makinak etengabeko konformazio-prozesua sortzen du. indar handiko habe triangeluarra profil uniformearekin. Hainbat tamainatara egokitzeko duen gaitasuna eta zehaztapenek oso polifazetikoa egiten dute.

Makinaren funtsezko osagaiak

Desbobinagailua / Desbobinagailua: Unitate honek altzairu gordineko bobina handi bat eusten eta askatzen du, makinari leunki emanez. An balazta-sistema integratuak tentsio erregulatua mantentzen du askatzeko prozesu osoan.

Sarrerako gida: Atal honek altzairuzko banda behar bezala lerrokatuta dagoela ziurtatzen du konformazio-estazioetan sartzen den heinean, azken produktu koherentea lor daiteke.

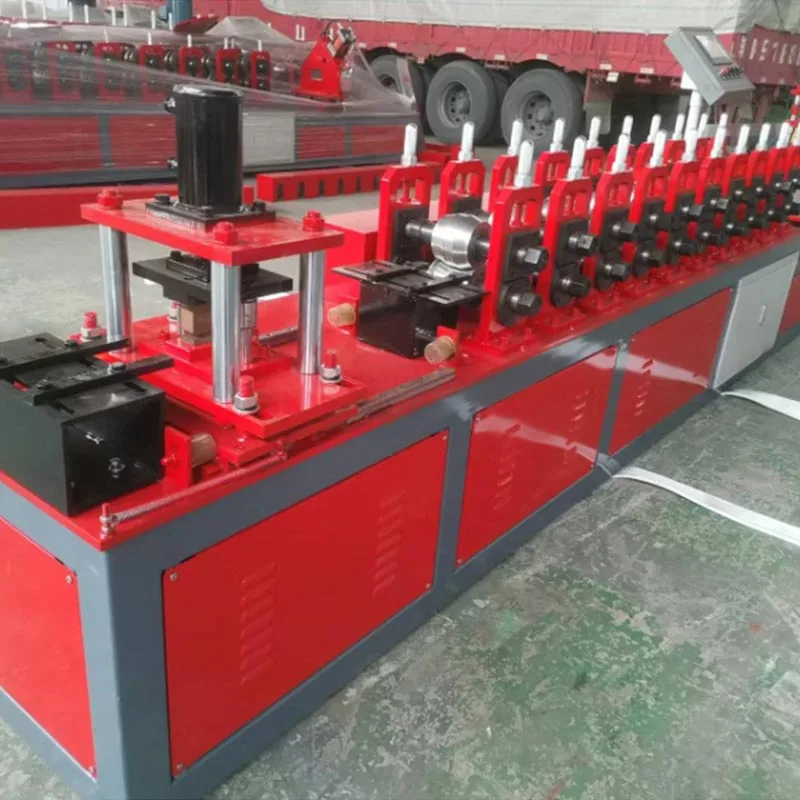

Erroiluak konformatzeko estazioak: toleste-prozesu progresibo eta pausoz pauso batek materiala gidatzen du estazio bakoitzean. Bakoitzak geltokiak bihurgune txiki bat laguntzen du, eta deformazio metatu hauek etengabe eraldatzen dute banda laua zigilatu batean. profil triangeluarra.

Puntzonatze-unitatea (aukerakoa baina ohikoa): Makina askok puntzonatzeko estazioa dute. Unitate honek zulatu egin dezake zuloak edo profilan koskak sortu tarte jakin batzuetan. Ezaugarri hauek muntatzeko, kableatzeko edo elkartzeko dira atalak tokian bertan.

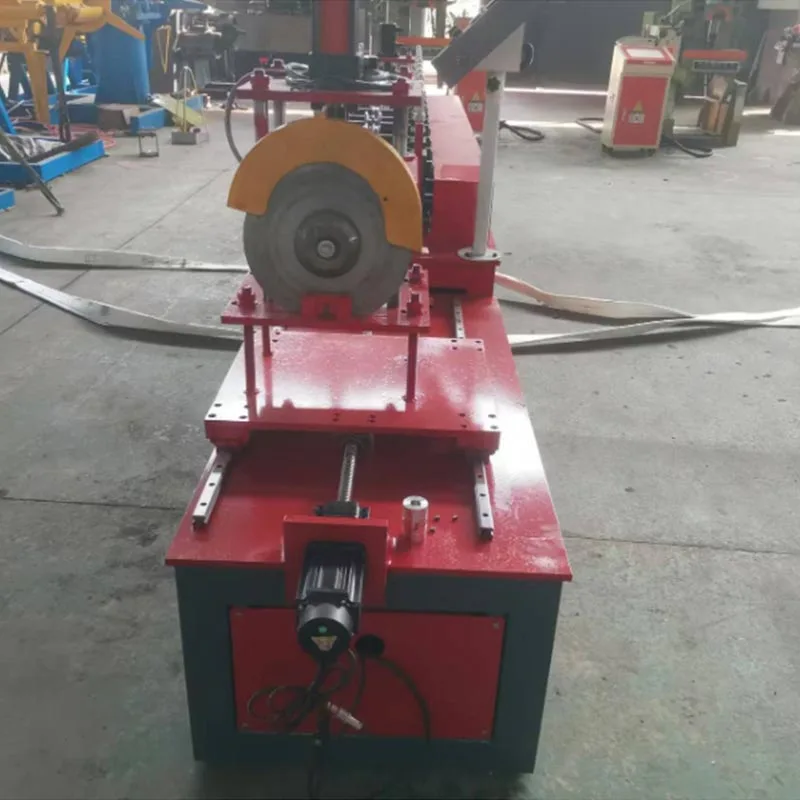

Ebaketa-sistema: profila guztiz osatu ondoren, luzera moztu behar da. Hegan mozteko sistema bat da estandarra. Etengabe mugitzen den profilarekin mugitzen da. Ebaki zehatza egiten du ekoizpena gelditu gabe lerroa. Horrek eraginkortasun handia bermatzen du.

Irteera-taula / Amaiera-taula: linearen azken etapa gisa, geltoki honek ebakitako luzera triangeluarra biltzen du. profilak eta normalean pilaketa-sistema automatizatu bat barne hartzen du, manipulazio eta ontziratze errazteko.

Kontrol-sistema: PLC (Kontroladore Logiko Programagarria) eta HMI (Giza-Makina Interfazea) panel moderno batek exekutatzen dute. eragiketa. Operadoreek produkzio-abiadura eta ebaki luzera bezalako parametroak ezar ditzakete hemen. Sistemak zehaztasuna bermatzen du eta errepikagarritasuna.

Makina erabiltzearen abantailak

Triangelu Arin Altzairuzko Marko Makina honek abantaila argiak eskaintzen ditu ohiko metodoen aldean, eta gehiago ekoizten du produktu eraginkorra eta sendoa.

1. Produkzio-eraginkortasun handia:

Makinak etengabe funtzionatzen du. Amaitutako produktua hamarnaka metro ekoitzi ditzake minutuko. Abiadura hau urrun eskuzko fabrikazioa edo prentsa balaztatzea gainditzen du. Eraikuntza proiektu handien bolumen handiko eskakizunei erantzuten die.

2. Aparteko koherentzia eta kalitatea:

Ekoiztutako pieza bakoitza berdina da. Erroiluen konformazio prozesuak giza akatsak ezabatzen ditu. Dimentsioaren zehaztasuna marko triangeluarrak oso altua da. Koherentzia honek eraikuntza obran instalazioa errazten du. Murrizten du hondakinak eta birlantzea.

3. Materialaren indarra eta iraunkortasuna:

Hotzeko konformazio prozesuak altzairua gogortzen du. Honek bere indarra handitzen du bihurguneetan zehar. Ondorioz profil triangeluarra berez egiturazko forma zurruna da. Karga-gaitasun eta erresistentzia bikainak eskaintzen ditu saggingra.

4. Lan kostu baxuak:

Prozesua oso automatizatuta dago. Bat edo biko eskeleto-talde batekin exekutatzen da, eta askoz eskulan txikiagoa dakar gastuak.

5. Malgutasuna eta pertsonalizazioa:

Makinak neurrira egokitu daitezke. Tamaina ezberdineko triangeluak sor ditzakete. Material desberdinak maneiatu ditzakete lodiera. Puntzonatzeko ereduak PLC bidez erraz alda daitezke. Honi esker, makina batek hainbat zerbitzu ematen ditu produktu-lerroak.

6. Hondakin material minimoa:

Prozesuak bobina jarraitua erabiltzen du. Ebaki hegalari sistemak ebaki luzerak optimizatzen ditu. Horrek oso txatarra gutxi sortzen du materiala xaflaz elikatzen diren prozesuekin alderatuta.

7. Goi mailako produktuaren akabera:

Galbanizatutako estaldura kaltetu gabe mantenduz, prozesu ez-inbaditzaile honek produktu bikaina eskaintzen du korrosioarekiko erresistentzia, bigarren mailako tratamendurik gabe berehala erabiltzeko prest.

Lehengaia:

Material mota: Altzairu Galbanizatua (SGCC, DX51D, etab.), Aluminioa edo beste altzairu maldagarri batzuk.

Materialaren lodiera: normalean 0,4 mm-tik 1,2 mm bitartekoa da.

Bobinaren zabalera: azken profilaren tamainaren araberakoa da, normalean 60 mm eta 200 mm artean.

Bobinaren pisua: 3.000 - 5.000 kg arte, desbobinagailuaren ahalmenaren arabera

Amaitutako produktua:

Profilaren forma: Triangelu itxia (askotan egonkortasuna lortzeko ertzak flangedekin)

Alboko luzera: tamaina arruntak 20x20mm, 25x25mm, 30x30mm, 60x60mm arte dira.

Ekoizpen abiadura: 15 eta 40 metro minutuko.

Makinaren zehaztapenak:

Konformazio estazioak: 12 eta 18 estazio ohikoak dira forma zehatz eta leun baterako.

Drive Motor Potentzia: 7,5 kW-tik 15 kW bitartekoa da, tamainaren eta abiaduraren arabera.

Kontrol-sistema: PLC koloreko ukipen-pantaila duena (HMI).

Ebaketa-zehaztasuna: ±0,5 mm-tik ±1,0 mm-ra.

Zein da makina honen ekoizpen-prozesua?

Triangelu Arin altzairuzko marrazteko makina baten funtzionamendua prozesu sistematiko eta eraginkorra da, oso automatizatua.

Materialen karga.

Orga jasotzaileak altzairu galbanizatuzko bobina handi bat jartzen du debobinagailuaren gainean. Eragileak hari egiten dio hasierako ertza bobina sarrera gidan sartu.

Threading eta konfigurazioa.

Makina hasierako gidetan zehar eta lehen konformazio estaziora sartzen da. Operadoreak sartzen du kontrol panelean nahi dituzun parametroak. Horien artean, ekoizpen-abiadura eta ebaki luzera daude.

Erroiluen Konformazioa.

Eraikuntza-motor nagusia abiarazten da. Metal-zerrenda konformazio-estazioetatik elikatzen da, non progresio bat arrabolek eragindako bihurguneek apurka-apurka goranzko ertz eraketa sortzen dute, "U" forma definitu batean amaituz. Azkenik, hori profil triangeluar estu eta blokeatu batean ixten da.

Puntzonaketa/koskaketa (hornituta badago).

Profila guztiz osatu ondoren, puntzonatzeko unitatetik igarotzen da. Unitatea profilarekin sinkronizatuta dago mugimendua. Aurrez programatutako tarteetan zuloak edo koskak egiten ditu.

Luzera ebakitzea.

Etengabeko profil triangeluarra ebaketa-unitatera iristen da. Sentsore batek profilaren posizioa detektatzen du. Hegan egitea mozketa-sistema profilari atxikitzen zaio. Berarekin mugitzen da. Zerra edo zizaila batek ebaki garbia eta karratua egiten du. Ebakitzailea orduan bere hasierako posiziora itzultzen da hurrengo ziklorako.

Irteera eta pilaketa.

Ebakitako piezak irteerako taulan zehar bidaiatzen dute. Automatikoki pilatzen dira edo bilketa gune batera eramaten dira. The operadoreak amaitutako produktuak paketeetan bidaltzen ditu bidaltzeko.

Zeintzuk dira produktu honen erabilera kasu nagusiak?

Makina honek ekoizten dituen marko triangeluarrak oinarrizkoak dira eraikuntza modernoan barrualdeak.

1. Sabai esekiko sistemak (T-Bar Grids):

Hau da aplikaziorik ohikoena. Triangelu-koadroek a-n korridore nagusi edo bigarren mailako kide gisa balio dute sabai esekia sareta. Sabaiko panelak, fitxak edo oholak eusten dituen marko sendo eta maila eskaintzen dute. Haien indarrak denboran zehar sabaia amiltzea eragozten du.

2. Drywall partizioaren markoa:

Horma-markoetako zutoin bertikalen arteko zubi horizontal gisa edo zubi gisa erabiltzen dira. Horrek zurruntasuna gehitzen dio horma. Horma lehorezko xaflak eransteko babes segurua ere eskaintzen du.

3. HVAC laguntza-sistemak:

HVAC hodietarako eta hodietarako euskarri sendoko kanal gisa diseinatuta, egituraren osotasuna eta estetika garbia ematen dute. Erabilgarritasun bikoitza dute, merkataritzako pleno espazioetan agerian dauden aplikazioetarako aproposak izanik.

4. Kableen kudeaketa eta eroaleen laguntza:

Sabaietan zein hormetan, kanal hauek kable elektrikoak, datuak bideratzeko modu seguru eta antolatua eskaintzen dute. hariak eta hodiak.

5. Horma eta sabai apaingarriaren ezaugarriak:

Profil zehatzei esker, diseinatzaileek sabai eta horma diseinu geruzatuak edo mailakatuak sor ditzakete. Ikusezin gisa balio dute bizkarrezurra, barruko estetika konplexua sortzea ahalbidetuz.

6. Neurri arineko altzairuzko egitura aplikazioak:

Profil hauek purlin edo girts arin gisa ere balio dute, beren indar-pisu erlazio handia aprobetxatuz. altzairuzko egiturak.

Triangelu Arin Altzairuzko Marko Makina hau doitasuneko ekoizpen sistema bat da. Altzairu gordina nukleoko egitura bihurtzen du osagaia. Prozesua oso azkarra, zehatza eta fidagarria da.
Abantailak argiak dira. Irteera handia, kalitate koherentea eta kostu operatiboak aurrezten dituzte. Ondorioz produktua, altzairuzko marko arina triangeluarra, ezinbestekoa da. Seguru, iraunkor eta modernoaren bizkarrezurra da barruko espazioak. Bulego-eraikinetatik eta ospitaleetatik merkataritza-guneetara eta egoitza-etxeetaraino, makina honen eragina da nonahi gure buruen gainetik eta gure hormetan.
